Détails du produit
Lieu d'origine: Henan, Chine
Nom de marque: Zhenglan cable
Certification: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numéro de modèle: Câble d'alimentation souterrain en aluminium économique 6-35kV isolé XLPE blindé STA - Câble sou
Conditions de paiement et d'expédition
Quantité de commande min: 1500 mètres
Prix: USD 1- USD 200
Détails d'emballage: Tambour en bois, tambour en bois et en acier, à la demande du client
Délai de livraison: 7-10 jours ouvrables
Conditions de paiement: LC, T/T, Western Union
Capacité d'approvisionnement: 100000 mètres par mois
Matériel: |
Cuivre |
Isolation: |
XLPE |
Cœur: |
3 cœurs, 1 cœur |
Marque de câble: |
Impression par encre |
Écran métallique: |
Écran à ruban adhésif en cuivre |
personnage: |
Fil d'acier blindé, ruban d'acier blindé |
Gaine extérieure: |
PVC normal ou PVC ignifuge |
Couleur de la gaine: |
Noir ou personnalisé |
Matériel: |
Cuivre |
Isolation: |
XLPE |
Cœur: |
3 cœurs, 1 cœur |
Marque de câble: |
Impression par encre |
Écran métallique: |
Écran à ruban adhésif en cuivre |
personnage: |
Fil d'acier blindé, ruban d'acier blindé |
Gaine extérieure: |
PVC normal ou PVC ignifuge |
Couleur de la gaine: |
Noir ou personnalisé |
Ce câble d'alimentation souterrain moyenne tension à conducteur en aluminium offre une solution très économique pour la distribution d'énergie sans compromettre la fiabilité ou les performances. Doté d'un conducteur en aluminium toronné, d'une isolation XLPE et d'une construction blindée à ruban d'acier (STA), ce câble est conçu pour une large gamme d'applications souterraines et intérieures où une protection mécanique est requise mais où le poids et le coût sont des considérations clés. C'est un choix idéal pour les projets d'infrastructure à grande échelle, les réseaux de services publics et les installations industrielles recherchant un équilibre optimal entre performance et économie.

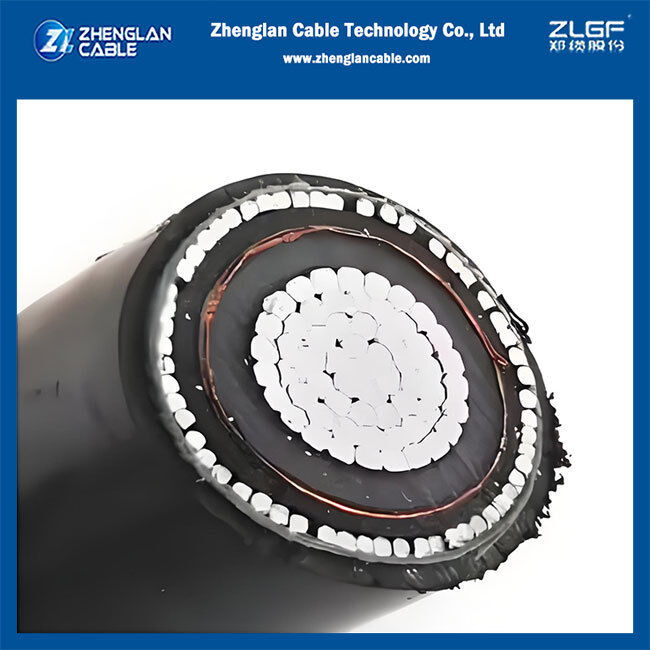

Construction du produit
Conducteur: Aluminium toronné (Classe 2), compacté pour assurer un profil lisse et rond.
Écran conducteur: Couche semi-conductrice extrudée pour assurer une interface électrique lisse avec l'isolant.
Isolation: XLPE (Polyéthylène réticulé), offrant d'excellentes propriétés électriques et thermiques.
Écran d'isolation: Couche semi-conductrice extrudée, souvent combinée à un écran métallique (par exemple, ruban de cuivre).
Écran métallique : écran en ruban de cuivre
Blindage: Blindage à ruban d'acier (STA), offrant une protection mécanique robuste contre les chocs et l'écrasement.
Gaine extérieure: Gaine en PVC ou PE durable et résistante aux UV, protégeant le câble de l'humidité, des produits chimiques et des contraintes environnementales.
Applications typiques
Réseaux de distribution primaire et secondaire
Alimentation électrique souterraine pour complexes industriels et lotissements
Installation dans des conduits et tranchées de câbles
Applications intérieures telles que les connexions de tableaux de distribution et de transformateurs
Projets d'infrastructure sensibles aux coûts
Normes de fabrication et tension
Normes: IEC 60502-2, BS 6622, ou selon les exigences du client.
Tension nominale: 6kV à 35 kV.
Nombre de cœurs: Monoconducteur ou 3 conducteurs.
Spécifications techniques
|
Paramètre |
Détails |
|
Plage de tension |
6-35 kV |
|
Conducteur |
Aluminium, toronné Classe 2 |
|
Isolation |
XLPE |
|
Type de blindage |
Blindé à ruban d'acier (STA) |
|
Gaine extérieure |
PVC / PE |
|
Temp. max. conducteur. |
90°C (Normal), 250°C (Court-circuit) |
|
Section transversale |
Jusqu'à 630 mm² ou selon les besoins |
Variations disponibles
Blindage: Options STA (blindage à ruban d'acier) et SWA (blindage à fil d'acier) disponibles.
Matériau de la gaine: PVC, PE ou HDPE.
Cœur: Conception monoconducteur ou 3 conducteurs disponible.
|
Section transversale normale (mm²) |
Diamètre approx. du conducteur (mm) |
Épaisseur d'isolation nominale (mm) |
Épaisseur du ruban de cuivre (mm) |
Aire de l'écran de fils de cuivre (mm²) |
Diamètre approx. de l'isolant (mm) |
Épaisseur de blindage nominale (mm) |
Épaisseur de gaine nominale (mm) |
Diamètre extérieur approximatif (mm) |
Poids approximatif (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
CU |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Zhenglan Cable Technology propose des câbles MT certifiés IEC 60502-2 à des prix compétitifs directs d'usine, des délais de livraison rapides et des rapports d'essais complets. Contactez-nous pour un devis personnalisé.
