Le cable électrique de cuivre 3core le système mv XLPE a isolé IEC60502-2

Câble d'alimentation blindé/non blindé à 3 conducteurs moyenne tension en cuivre, isolé XLPE, conforme à la norme CEI 60502-2

APPLICATIONS :

Les câbles d'alimentation blindés/non blindés à 3 conducteurs moyenne tension en cuivre, isolés XLPE, conformes à la norme CEI 60502-2, sont conçus pour la distribution d'énergie électrique avec une tension nominale Uo/U allant de 3,6/6 kV à 26/35 kV et une fréquence de 50 Hz. Ils conviennent à une installation principalement dans les postes d'alimentation, en intérieur et dans les conduits de câbles, en extérieur, sous terre et dans l'eau, ainsi qu'à une installation sur chemins de câbles pour les industries, les tableaux de distribution et les centrales électriques.

NORME :

CEI 60502 Partie 2 (3,6/6 kV à 18/30 kV)

gaines Construction

Nous utilisons des installations hautement spécialisées, des centres de recherche de pointe et des procédures de contrôle qualité méticuleuses requises pour la fabrication de câbles isolés XLPE pour une utilisation jusqu'à 6 kV et de câbles isolés XLPE pour une utilisation à des tensions allant jusqu'à 35 kV.

Conducteurs

Des conducteurs en aluminium ou en cuivre sont utilisés. Les conducteurs seront circulaires, compactés et toronnés et seront conformes à la classe 2 de la norme CEI 60228.

Écran métallique

Il s'agira d'une couche extrudée de composé semi-conducteur réticulable appliquée par un processus d'extrusion triple simultanée sur le conducteur, avec l'isolant et l'écran d'isolant. L'extrusion triple est une opération unique de haute précision qui élimine la possibilité de toute contamination entre les couches, ce qui pourrait créer des irrégularités dans le champ électrique. Par une sélection rigoureuse des matériaux et une attention particulière aux paramètres du processus, nous produisons les couches d'écran d'isolant avec le degré de force d'arrachage requis, tel que stipulé par la norme nationale ou internationale applicable.

Écran

Il s'agira d'une couche extrudée de XLPE appliquée sur l'écran conducteur par un processus d'extrusion triple, avec l'écran conducteur et l'écran d'isolant.

Écran métallique

Il s'agira d'une couche de composé semi-conducteur réticulable qui sera appliquée par un processus d'extrusion triple sur l'isolant.

Écran métallique

Il consistera en une couche de ruban de cuivre appliquée hélicoïdalement avec un recouvrement sur l'écran d'isolant. D'autres combinaisons d'écrans métalliques selon les exigences du client peuvent également être fournies sur demande.

Mise à la torse

Dans le cas de câbles à trois conducteurs, les trois conducteurs sont mis à la torse avec des bourrages non hygroscopiques comme des bourrages en polypropylène (PP) dans les interstices et un ruban de liaison est appliqué avec un recouvrement. Ces rubans de liaison peuvent être en PVC ou en polyéthylène expansé.

Gaine extérieure

Une couche extrudée est appliquée sur le blindage dans le cas de câbles blindés et sur les conducteurs torsadés dans le cas de câbles non blindés. Le matériau de la gaine extérieure peut être du PVC, du PE, du HDPE ou du MDPE. Nos câbles moyenne tension sont normalement fournis avec des gaines extérieures en PVC rouge conformes à la norme BS 6622 ou CEI 60502. D'autres couleurs peuvent être fournies pour s'adapter à diverses considérations d'installation, telles que l'effet des rayonnements UV et les différentes compositions du sol. Des formulations anti-termites peuvent également être fournies en plus des gaines extérieures revêtues de graphite lorsque des tests sur site de la gaine sont requis.

Performance

au feu des gaines de câble

Les câbles peuvent également être fournis avec des gaines extérieures spéciales en PVC ignifugé pour être conformes à la norme CEI 60332. Nous pouvons également fournir des câbles avec des gaines sans halogène à faible émission de fumée (LSZH) conformément aux normes BS 7211 et BS 6724 ou à d'autres normes internationales équivalentes.

Câble d'alimentation blindé/non blindé à 3 conducteurs moyenne tension en cuivre, isolé XLPE, conforme à la norme CEI 60502-2  Paramètres techniques

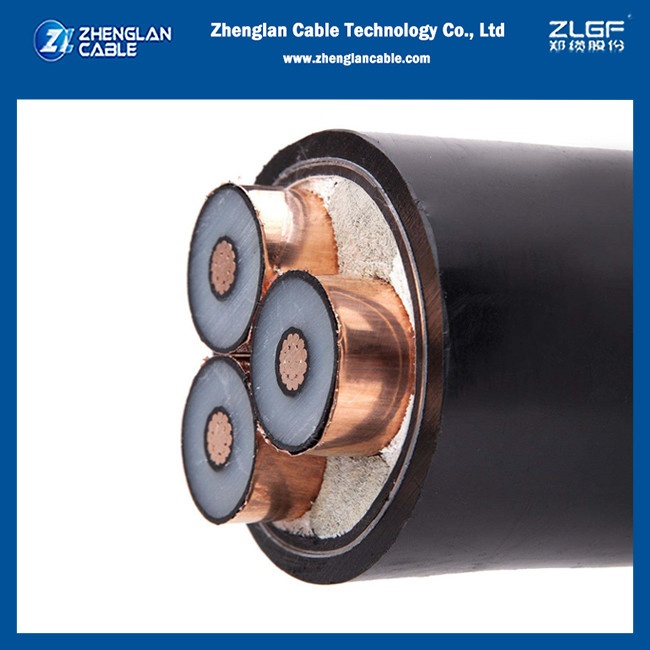

Images de câbles d'alimentation blindés/non blindés à 3 conducteurs moyenne tension en cuivre, isolés XLPE, conformes à la norme CEI 60502-2

Emballage

Tests de câbles

À propos de Zhenglan Cable Technology Co., Ltd

Zhenglan Cable Technology CO., Ltd., anciennement connue sous le nom de HENAN Zhengzhou Cable Co., Ltd., est l'une des grandes entreprises clés de l'industrie chinoise des fils et câbles. Le capital social de l'entreprise est d'environ 4 millions 6 mille yuans et son siège social est situé au 49ème étage de la tour sud du Greenland Center de la gare à grande vitesse de Zhengzhou (Tours jumelles Petronas). L'usine est située dans le parc industriel des sciences et technologies des câbles de Zhengzhou, dans la zone industrielle de Wuzhi. C'est un parc industriel moderne intégrant une technologie de recherche et développement avancée et une technologie de production.

Pourquoi choisir Zhenglan Cable :

• Services OEM/ODM fournis ;
• Produits conformes aux normes GB, CEI, BS, ASTM, DIN, VDE et JIS ; exigences standard du client acceptées ;
• Certifié ISO 9001:2015, ISO 14001:2015 et OHSAS 18001:2007 ;
• Capital social de 30 millions de dollars et usine couvrant une superficie de 60 000 m² ;
• Équipement et procédures de test avancés, inspection à 100 % avant sortie d'usine ;
• Stocks suffisants et délai d'expédition le plus efficace garantis ;
• Services professionnels avant-vente et après-vente fournis.

FAQ
1. Votre entreprise est-elle une usine ou une société commerciale ?
Usine, plus de 20 ans en Chine

2. Combien de temps puis-je espérer recevoir l'échantillon ?
Après avoir payé les frais de transport et nous avoir envoyé les fichiers confirmés, les échantillons seront prêts à être livrés en 3 à 7 jours. Les échantillons vous seront envoyés par express et arriveront en 3 à 7 jours. Vous pouvez utiliser votre propre compte express ou nous prépayer si vous n'avez pas de compte.

3. Quelles sont vos conditions de paiement ?
Nous acceptons normalement les conditions de paiement suivantes : 30 % d'acompte, 70 % de solde avant livraison comme principales conditions de paiement, et d'autres paiements peuvent également être négociés. L'assurance commerciale sur est également disponible.

4. Quel est le délai de livraison ?
La commande d'échantillon nécessite 3 à 5 jours. La commande formelle dépend de la quantité. Habituellement, cela prend 7 à 30 jours après réception de votre paiement.

5. Quel est votre MOQ ?
En général, pour les câbles d'alimentation moyenne tension, le MOQ est de 1000 m.
