Détails du produit
Lieu d'origine: Chine
Nom de marque: Zhenglan cable
Certification: 3C，ISO 9001:2015，ISO 14001:2005
Numéro de modèle: Câble en cuivre (Al) 0,6/1 kV
Conditions de paiement et d'expédition
Quantité de commande min: 200 mètres
Détails d'emballage: Tambour en bois, tambour en bois et en acier, à la demande du client
Délai de livraison: 12 jours
Conditions de paiement: LC, T/T,
Matériel: |
Al/Cu |
Couleur: |
Noir |
Noyaux: |
3 cœurs |
Personnage: |
Blindé |
Isolé: |
XLPE |
Matériel: |
Al/Cu |
Couleur: |
Noir |
Noyaux: |
3 cœurs |
Personnage: |
Blindé |
Isolé: |
XLPE |
3 Cœurs 0.6/1kV CU/AL Câble BT, Câble d'alimentation blindé isolé XLPE (AL/CU/N2XB2Y)
Application
Application générale comme câble d'alimentation. Dans les réseaux de distribution d'énergie basse tension, les installations industrielles, dans les bâtiments et les postes de commande. En installations fixes, en zones intérieures et extérieures. Il peut être installé dans des endroits secs ou humides ; là où une résistance mécanique est requise. mais il ne peut pas supporter une grande force de traction. Utilisé pour les centrales électriques, l'industrie, les appareillages de commutation et le réseau d'alimentation électrique urbain.
Normes
Conception de base selon IEC 60502-1, IEC 60228
Chine : GB/T 12706.2-2008
Autres normes telles que BS7870, DIN et ICEA sur demande

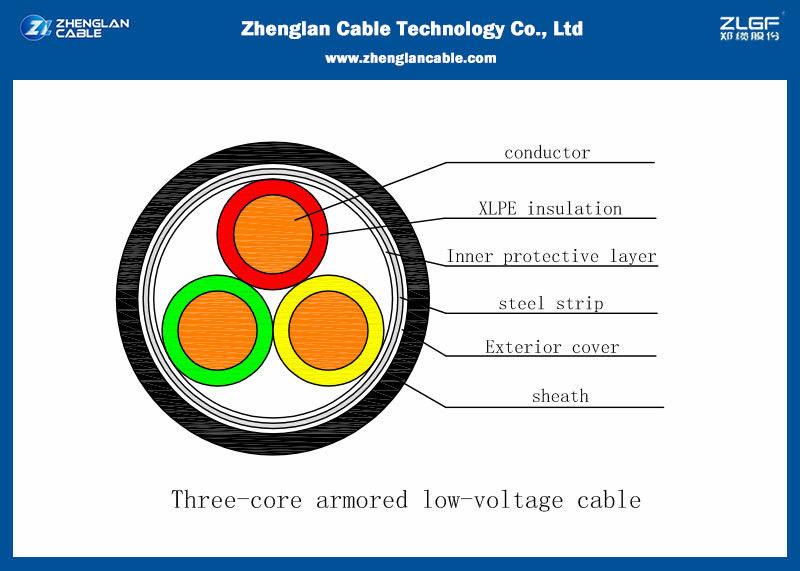

Construction du câble :
| Tension nominale Uo/U (Um) | 600/1000V, BS5467 |
| Résistance CC max. du conducteur à 20°C | 7.41Ohm/km |
| Courant admissible à l'air 30°C | 32A |
| Courant admissible enterré 20°C | 44A |
| Température d'installation | Minimum : 0°C, Maximum : 60°C |
| Type d'installation | Enterré directement en extérieur |
| Température de fonctionnement | Maximum : 90°C. |
| Température maximale de court-circuit du conducteur : | 250°C. |
| Rayon de courbure min. | 12 x diamètre extérieur du câble pour câbles blindés multiconducteurs |
Caractéristiques :
Bonnes propriétés électriques et mécaniques. L'isolation XLPE permet une plus grande capacité de puissance dans toutes les conditions de fonctionnement, des pertes diélectriques minimales, une résistance d'isolement élevée. Son blindage offre une protection mécanique supplémentaire.
Propriétés électriques :
Détails d'emballage :
1. Tambours standard maritimes (tambours en bois, tambours bois-acier, tambours en acier) sont disponibles ;
2. La taille du tambour peut être personnalisée ou répondre à la taille de chargement maximale du conteneur ;
3. Le diamètre extérieur du tambour peut varier de 1 mètre à 2,5 mètres ;
4. Selon les exigences du client, avec une certaine longueur emballée en rouleaux enveloppés dans du ruban plastique ou du ruban plastique en nylon.
Paramètres de construction :
IEC 60502-1
| Section transversale nominale du conducteur | Diamètre nominal du conducteur | Épaisseur nominale de l'isolation | Épaisseur nominale de l'écran en ruban de cuivre | Épaisseur nominale de la gaine intérieure | Épaisseur nominale du blindage en ruban d'acier | Épaisseur nominale de la gaine en PE | Diamètre extérieur approximatif | Poids approximatif | |
| Conducteur en aluminium | Conducteur en cuivre | ||||||||
| N° X mm2 | mm | mm | mm | mm | mm | mm | mm | kg/m | kg/m |
| 3 X 25 | 6.0 | 3.4 | 0.1 | 1.3 | 0.5 | 2.0 | 43.4 | 2.16 | 2.61 |
| 3 X 35 | 6.9 | 3.4 | 0.1 | 1.3 | 0.5 | 2.0 | 45.4 | 2.36 | 2.99 |
| 3 X50 | 8.2 | 3.4 | 0.1 | 1.4 | 0.5 | 2.2 | 48.8 | 2.69 | 3.54 |
| 3 X 70 | 9.7 | 3.4 | 0.1 | 1.5 | 0.5 | 2.3 | 52.4 | 3.10 | 4.33 |
| 3 X 95 | 11.3 | 3.4 | 0.1 | 1.5 | 0.5 | 2.4 | 56.1 | 3.56 | 5.26 |
| 3 X 120 | 12.8 | 3.4 | 0.1 | 1.5 | 0.5 | 2.5 | 59.5 | 4.04 | 6.19 |
| 3 X 150 | 14.2 | 3.4 | 0.1 | 1.5 | 0.5 | 2.6 | 62.7 | 4.49 | 7.19 |
| 3 X 185 | 15.9 | 3.4 | 0.1 | 1.6 | 0.5 | 2.6 | 66.6 | 5.12 | 8.49 |
| 3 X 240 | 18.3 | 3.4 | 0.1 | 1.7 | 0.5 | 2.8 | 72.4 | 5.99 | 10.42 |
| 3 X 300 | 20.4 | 3.4 | 0.1 | 1.8 | 0.5 | 3.0 | 77.5 | 6.86 | 12.42 |
| 3 X 400 | 23.2 | 3.4 | 0.1 | 1.9 | 0.8 | 3.2 | 85.4 | 8.97 | 16.05 |
