Détails du produit
Lieu d'origine: Henan, Chine
Nom de marque: Zhenglan cable
Certification: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numéro de modèle: 0,6 / 1kV
Conditions de paiement et d'expédition
Quantité de commande min: 300 mètres
Détails d'emballage: Tambour en bois, tambour en bois et en acier, à la demande du client
Délai de livraison: 10 jours
Conditions de paiement: LC, T/T,
Capacité d'approvisionnement: 10000 m/jour
Matériel: |
Al |
Isolation: |
XLPE |
Couleur de la gaine: |
Noir ou personnalisé |
Cœur: |
4 |
Longueur du câble: |
Selon l'exigence |
Tension: |
0,6 / 1kV |
Personnage: |
Non blindé |
Gaine: |
PVC |
Matériel: |
Al |
Isolation: |
XLPE |
Couleur de la gaine: |
Noir ou personnalisé |
Cœur: |
4 |
Longueur du câble: |
Selon l'exigence |
Tension: |
0,6 / 1kV |
Personnage: |
Non blindé |
Gaine: |
PVC |

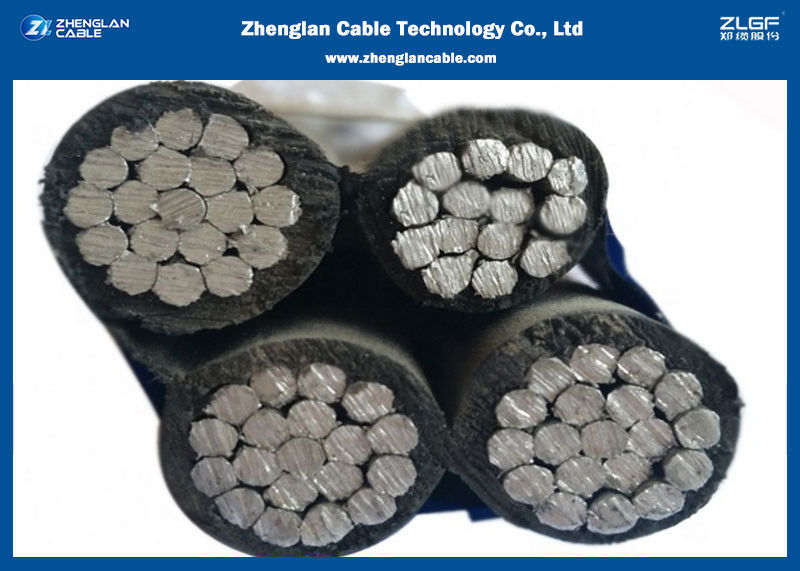

Câbles à conducteurs torsadés basse tension 0,6/1 kV / Câbles ABC / Câbles aériens à 4 conducteurs
APPLICATION
Le câble torsadé aérien (câble ABC) est un concept très innovant pour la distribution d'énergie aérienne par rapport au système de distribution aérienne à conducteurs nus conventionnel. Il offre un niveau de sécurité et de fiabilité plus élevé, des pertes de puissance réduites et une économie de système ultime en réduisant les coûts d'installation, de maintenance et d'exploitation.
Les câbles torsadés basse tension Caledonian sont conçus pour alimenter en service aérien 600/1000 volts pour des services temporaires sur les chantiers de construction, comme branchement de service (poteau électrique à entrée de service), comme câble secondaire (poteau à poteau) ou pour l'éclairage public. Ce câble aérien offre une isolation renforcée conformément à la norme CEI 61140 et remplit donc la classe II conformément à la norme CEI 61140. Il n'est pas ignifuge. Mais cela pourrait être modifié sur demande pour devenir un câble ignifuge.
NORMES
Conception de base selon les normes BS 7870 / Spécification TNB (CEI 60502) / HD 626 S1 / NFC 33-209 / AS/NZS 3560-1.
CONSTRUCTION
Conducteur : Conducteur en aluminium, toronné rond comprimé (RM).
Isolation : Composé XPLE, résistant aux UV.
Identification des conducteurs : 1, 2 ou 3 nervures longitudinales en relief sur la surface des conducteurs. La surface du conducteur neutre doit comporter au moins 12 nervures pour les sections transversales jusqu'à 50 mm² et un minimum de 16 nervures pour les conducteurs de plus de 50 mm². Dans le cas de faisceaux à cinq conducteurs, la surface du conducteur de protection doit être lisse.
PROPRIÉTÉS ÉLECTRIQUES
| Tension nominale | 0,6/1 kV |
| Tension d'essai | 4 kVeff |
| Température minimale de pose | -20°C |
| Température de fonctionnement | -40°C ~ +90°C |
| Température maximale de court-circuit | 250°C |
| Température maximale du conducteur | 80°C |
| Rayon de courbure minimum | 18×OD |
PARAMÈTRES DE CONSTRUCTION
• Spécification TNB (CEI 60502)
| Nombre de conducteurs x Section transversale nominale | Diamètre extérieur | Poids | Résistance maximale du conducteur | Charge de rupture minimale | Courant nominal |
| N°x mm2 | mm | Kg/Km | Ω/Km | KN | A |
| 3x16+1x25 RM | 19,0 | 290 | 1,200 | 4,0 | 107 |
| 3x25+1x25 RM | 23,2 | 400 | 0,868 | 5,5 | 132 |
| 3x35+1x25 RM | 25,6 | 500 | 0,641 | 8,0 | 165 |
| 3x50+1x35 RM | 30,0 | 680 | 0,443 | 10,7 | 205 |
| 3x70+1x50 RM | 34,9 | 920 | 0,320 | 13,7 | 240 |
| 3x95+1x70 RM | 40,6 | 1270 | 0,253 | 18,6 | 290 |
| 3x120+1x70 RM | 44,1 | 1510 | 0,206 | 23,2 | 334 |
| 3x150+1x95 RM | 49,2 | 1870 | 0,164 | 28,7 | 389 |
| 3x185+1x120 RM | 54,9 | 2340 | 0,125 | 37,2 | 467 |
| 3x25+1x25+1x16 RM | 23,2 | 470 | 1,910 | 2,5 | 72 |
| 3x35+1x25+1x16 RM | 25,6 | 560 | 1,200 | 4,0 | 107 |
| 3x50+1x35+1x16 RM | 30,0 | 740 | 0,868 | 5,5 | 132 |
| 3x70+1x50+1x16 RM | 34,9 | 980 | 0,641 | 8,0 | 165 |
| 3x95+1x70+1x16 RM | 40,6 | 1330 | 0,443 | 10,7 | 205 |
| 3x120+1x70+1x16RM | 44,1 | 1580 | 0,320 | 13,7 | 240 |
| 3x150+1x95+1x16RM | 49,2 | 1940 | 0,206 | 23,2 | 334 |
| 3x185+1x120+1x16RM | 54,9 | 2410 | 1,910 | 2,5 | 72 |
