Product Details
Lieu d'origine: La Chine
Nom de marque: Zhenglan cable
Certification: 3C,ISO 9001:2015,ISO 14001:2005
Numéro de modèle: PVC de câble de rv 450/750) (a isolé des câbles
Payment & Shipping Terms
Quantité de commande min: 100 mètres
Détails d'emballage: ロールズ
Délai de livraison: 5~10 jours
Conditions de paiement: L / C, T / T,
Matériau: |
cuivre 99,99% en l'absence d'oxygène |
Type: |
PVC isolé |
Application: |
pour l'usage à la maison |
tension: |
450/750V |
Région de section nominale: |
² de 1.5~70mm |
Matériau: |
cuivre 99,99% en l'absence d'oxygène |
Type: |
PVC isolé |
Application: |
pour l'usage à la maison |
tension: |
450/750V |
Région de section nominale: |
² de 1.5~70mm |
Le 14001:2005 d'OIN de 9001:2015 d'OIN de câble de rv de jumeau à hautes températures et de terre a délivré un certificat (les câbles isolés 450/750) par PVC
Application de câble de jumeau et de terre :
Le câble de rv est très utilisé dans le domaine industriel de distribution. Il est particulièrement approprié aux endroits flexibles d'installation avec des conditions plus strictes, telles que les armoires de commande électroniques, les boîtes de distribution et le divers matériel électrique de basse tension. Il peut être employé pour la transmission de la puissance, des signaux de commande électriques et des signaux de commutation. Le fil et le câble de rv sont conçus avec la structure molle. Le rayon de cintrage du conducteur est petit, et il convient aux endroits humides et huileux d'installation.

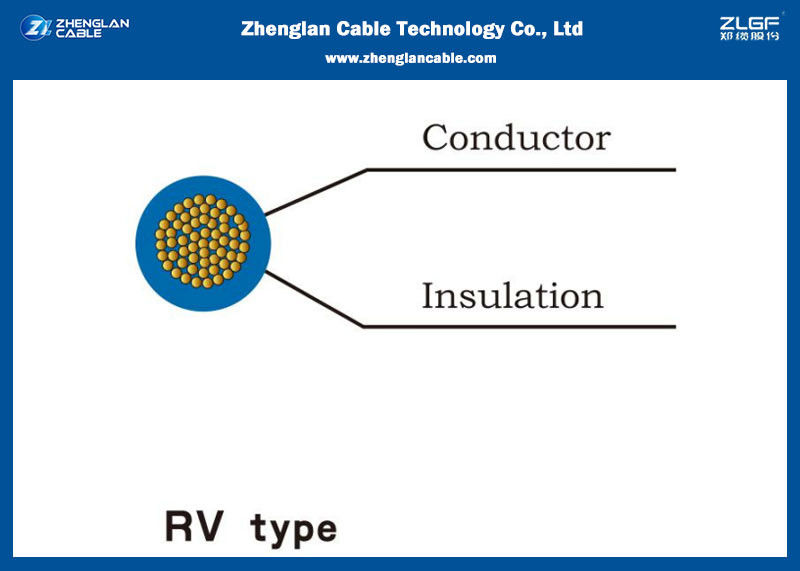

Caractéristiques de construction de câble de jumeau et de terre
Conducteur : classe flexible 5 (classe 5 de conducteur de la Chine GB/T 3956 ou
Classe IEC60228 5)
Isolation : PVC
Tension et norme évaluées :
300/500V 60227 IEC06 ou GB/T5023.3-2008
450/750V 60227 IEC02 ou GB/T5023.3-2008
La température minimum de service : - 30 C
°C +70, +90 °C disponible de la température maximum de service, °C +105
Empaquetage : 100m/roll ou en tant que demande
Remarques : La résistance ignifuge, de feu (adoptez la bande de mica), le tabagisme du bas et l'halogène librement, ou toute autre propriété sont disponibles.
Le câble de ZR (câble ignifuge) est le genre de câble avec l'isolation de PVC établie mélangée à l'additif de protection contre l'incendie pour le faire avoir la capacité d'empêcher ou de retarder la flamme répandue pendant la combustion.
Il y a 3 catégories de protection contre l'incendie disponibles qui sont
Évaluez A qu'il est le de plus haut niveau du retardancy de flamme. C'est-à-dire, le matériel d'isolation, la corde remplissante, la ceinture de attachement (de coussin intérieur)/couche et la matière de gaine employées en câbles sont tous les matériaux ignifuges.
Évaluez B excepté le matériel d'isolation, tous autres matériaux sont ignifuges.
La catégorie C seulement le matériel de gaine est ignifuge
Le câble de NH (câble résistant au feu) est le genre de câble établi avec une couche de bande de mica. Même si la peau en plastique est brûlée, la couche réfractaire aidera à ne pas causer le court-circuit. En câblant, découpez la couche réfractaire à la tête de fil.
Le câble de LSZH, de LSOH, de LS0H, de LSFH ou d'OHLS (basse fumée câble nul d'halogène) est câble avec l'isolation ou la gaine externe construite utilisant la basse fumée matériel nul d'halogène librement à aider à réduire les gaz toxiques et corrosifs produits pendant la combustion.
le câble à l'épreuve des termites est le câble construit avec l'isolation ou la gaine externe mélangée à un genre de matériaux pour empêcher le termite mordant le câble.
Fiche technique de câble de jumeau et de terre
300/500V
Secteur de section nominal (² de millimètre) | Aucun ./Dia. de Brin (millimètre) |
Nom. Épaisseur de l'isolation (millimètre) |
Moyenne Maximum d'OD. (millimètre) |
Conducteur maximal de C.C résistance à 20℃ (Ω/km) |
Min. Insulating résistance à 70℃ (MΩ·kilomètre) |
1*0.5 | 16/0.2 | 0,6 | 2,6 | 9,1 | 0,013 |
1*0.75 | 24/0.2 | 0,6 | 2,8 | 12,2 | 0,011 |
1*1.0 | 32/0.2 | 0,6 | 3,0 | 15,1 | 0,010 |
RV-90℃
Secteur de section nominal (² de millimètre) | Non de noyau/diamètre (millimètre) |
Diamètre maximum (millimètre) |
Épaisseur d'isolation (millimètre) |
Poids de référence (kg/km) |
résistance électrique de l'isolation 90℃Minimum (mΩ/km) |
1*0.5 | 16/0.2 | 2,5 | 0,6 | 10,2 | 0,013 |
1*0.75 | 24/0.2 | 2,7 | 0,6 | 13,5 | 0,012 |
1*1.0 | 32/0.2 | 2,8 | 0,6 | 16,4 | 0,010 |
1*1.5 | 30/0.25 | 3,4 | 0,7 | 21,4 | 0,009 |
1*2.5 | 49/0.25 | 4,1 | 0,8 | 34,5 | 0,009 |
450/750V
Secteur de section nominal (² de millimètre) | Aucun ./Dia. de Brin millimètre |
Nom. Épaisseur de l'isolation millimètre |
Moyenne OD (maximum) millimètre |
Conducteur maximal de C.C résistance à 20℃ Ω/km |
Min. Insulating résistance à 70℃ MΩ·kilomètre |
1*1.5 | 30/0.25 | 0,7 | 3,5 | 13,3 | 0,010 |
1*2.5 | 50/0.25 | 0,8 | 4,2 | 7,98 | 0,009 |
1*4 | 77/0.26 | 0,8 | 4,8 | 4,95 | 0,007 |
1*6 | 78/0.31 | 0,8 | 6,3 | 3,30 | 0,006 |
1*10 | 84/0.39 | 1,0 | 7,6 | 1,91 | 0,0056 |
1*16 | 133/0.39 | 1,0 | 8,8 | 1,21 | 0,0046 |
1*25 | 189/0.41 | 1,2 | 11,0 | 0,78 | 0,0044 |
1*35 | 259/0.41 | 1,2 | 12,5 | 0,554 | 0,0038 |
1*50 | 361/0.41 | 1,4 | 14,5 | 0,386 | 0,0037 |
1*70 | 337/0.51 | 1,4 | 17,0 | 0,272 | 0,0032 |
