Détails sur le produit:
|
Matériau: | AL/Steel | Couleur de gaine: | Aucun |
---|---|---|---|
Noyau: | Normal ou adapté aux besoins du client | Marque de câble: | Contenu d'impression ou de graver à l'encre adapté aux besoins du client |
Longueur de tambour de câble: | 300~450 mètres par tambour | characted: | Conducteur nu |
Blindé: | N | ||
Surligner: | fil en aluminium nu,fil électrique nu |

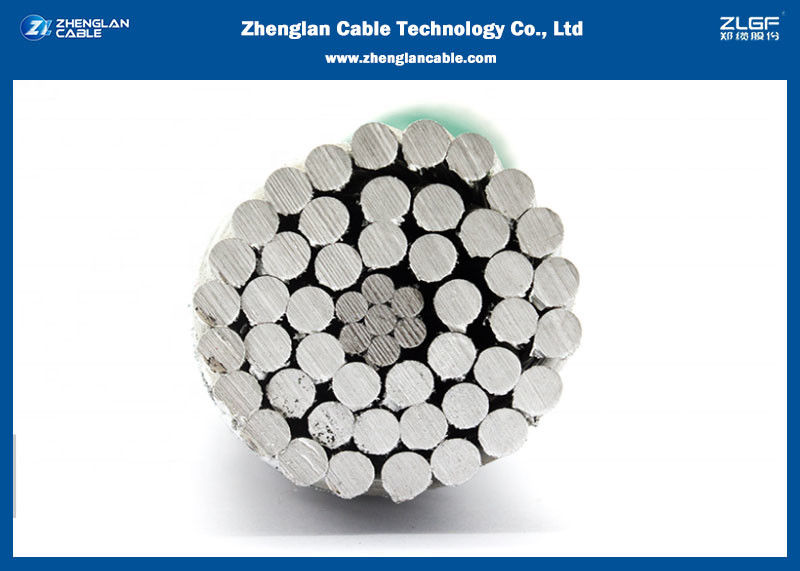

Fil nu aérien de conducteur (AL de secteur : acier 160mm2 : total 26.1mm2 : 186mm2), conducteur d'ACSR selon le CEI 61089
APPLICATION
Les conducteurs d'ACSR sont très utilisés pour la transmission de courant électrique au-dessus de longues distances, puisqu'ils sont idéaux pour de longues lignes aériennes envergures. Ils sont également employés en tant que messager pour les câbles électriques aériens de soutien.
STANDARD
Conception de base aux normes d'en 50182/CEI 61089/ASTM B 232/B 232M/DIN 48204/JIS C 3110 des BS 215-2/BS.
Note : Les valeurs du Tableau ci-dessus dedans mentionné par estimation actuelle sont basées sur la vitesse de vent de 0,6 mètres/seconde, le rayonnement thermique solaire de 1200 watts/metre2, la température ambiante de 50° C et la température de conducteur de 80°C.
CONSTRUCTION
Des conducteurs d'ACSR sont constitués par plusieurs fils d'aluminium et d'acier galvanisé, échoués dans des couches concentriques. Le fil ou les fils qui forment le noyau, sont faits d'acier galvanisé et la couche ou les couches externe, sont d'aluminium. Le noyau en acier galvanisé consistent normalement en 1, 7 ou 19 fils. Les diamètres des fils en acier et en aluminium peuvent être les mêmes, ou différents.
En variant les proportions relatives d'aluminium et d'acier, les caractéristiques exigées pour n'importe quelle application particulière peuvent être atteintes. Un U. plus élevé T.S. Peut être obtenu, en augmentant le contenu en acier, et une capacité de chargement plus à forte intensité en augmentant la teneur en aluminium.
PROPRIÉTÉS ÉLECTRIQUES
ºC de density@20 | Aluminium : 2,703 kg/dm |
Acier galvanisé : 7,80 kg/dm | |
°C de Coefficient@20 de la température | Aluminium : 0,00403 (°C) |
°C de resistivity@20 | Aluminium : Ne devrait pas dépasser 0,028264 |
Expansivity linéaire
|
Aluminium : 23 x10 (°C) |
Acier galvanisé : 11,5 x10 (1/°C) |
ENTRETENEZ LES CONDITIONS
Température ambiante | -5°C - 50°C |
Pression de vent | 80 – 130kg/m |
Accélération séismique | 0.12 - 0.05g |
Niveau d'Isokeraunic | 10 – 18 |
hygrométrie | 5 – 100% |
DONNÉES TECHNIQUES
Nombres de fils | Modules d'élasticité | Coeficient d'expansion linéaire | |||
AL | ACIER | Kg/mm2 | Lb/in2 | 1/Cº | 1/Fº |
6 | 1 | 81 | 11,5 x106 | 19,1 x10-6 | 10,6 x10-6 |
6 | 7 | 77 | 11,0 x106 | 19,8 x10-6 | 11,0 x10-6 |
12 | 7 | 107 | 15,2 x106 | 15,3 x10-6 | 8,5 x10-6 |
18 | 1 | 67 | 9,5 x106 | 21,2 x10-6 | 11,8 x10-6 |
24 | 7 | 74 | 10,5 x106 | 19,6 x10-6 | 10,9 x10-6 |
26 | 7 | 77 | 10,9 x106 | 18,9 x10-6 | 10,5 x10-6 |
28 | 7 | 79 | 11,2 x106 | 18,4 x10-6 | 10,2 x10-6 |
30 | 7 | 82 | 11,6 x106 | 17,8 x10-6 | 9,9 x10-6 |
30 | 19 | 80 | 11,4 x106 | 18,0 x10-6 | 10,0 x10-6 |
32 | 19 | 82 | 11,7 x106 | 17,5 x10-6 | 9,7 x10-6 |
54 | 7 | 70 | 9,9 x106 | 19,3 x10-6 | 10,7 x10-6 |
54 | 19 | 68 | 9,7 x106 | 19,4 x10-6 | 10,8 x10-6 |
PARAMÈTRES DE CONSTRUCTION
• Le CEI 60189
Code | Secteur nominal | Toronnage | Diamètre global | Poids | Rupture de la charge | Résistance électrique @20° | Rating* actuel | |||
AL | ACIER | TOTAL | AL | ACIER | ||||||
mm2 | mm2 | mm2 | No.xmm | No.xmm | millimètre | Kg/Km | KN | Ω/Km | A | |
16 | 16 | 2,67 | 18,7 | 6/1.84 | 1/1.84 | 5,52 | 64,6 | 6,08 | 1,7934 | 85 |
25 | 25 | 4,17 | 29,2 | 6/2.30 | 1/2.30 | 6,9 | 100,9 | 9,13 | 1,1478 | 112 |
40 | 40 | 6,67 | 46,7 | 6/2.91 | 1/2.91 | 8,73 | 161,5 | 14,4 | 0,7174 | 150 |
63 | 63 | 10,5 | 73,5 | 6/3.66 | 1/3.66 | 10,98 | 254,4 | 21,63 | 0,4555 | 198 |
100 | 100 | 16,7 | 117 | 6/4.61 | 1/4.61 | 13,83 | 403,8 | 34,33 | 0,2869 | 263 |
125 | 125 | 6,94 | 132 | 18/2.97 | 1/2.97 | 14,85 | 397,9 | 29,17 | 0,2304 | 299 |
125 | 125 | 20,4 | 145 | 26/2.47 | 7/1.92 | 15,64 | 503,9 | 45,69 | 0,231 | 302 |
160 | 160 | 8,89 | 169 | 18/3.36 | 1/3.36 | 16,8 | 509,3 | 36,18 | 0,18 | 347 |
160 | 160 | 26,1 | 186 | 26/2.80 | 7/2.18 | 17,74 | 644,9 | 57,69 | 0,1805 | 351 |
200 | 200 | 11,1 | 211 | 18/3.76 | 1/3.76 | 18,8 | 636,7 | 44,22 | 0,144 | 398 |
200 | 200 | 32,6 | 233 | 26/3.13 | 7/2.43 | 19,81 | 806,2 | 70,13 | 0,1444 | 402 |
250 | 250 | 24,6 | 275 | 22/3.80 | 7/2.11 | 21,53 | 880,6 | 68,72 | 0,1154 | 458 |
250 | 250 | 40,7 | 291 | 26/3.50 | 7/2.72 | 22,16 | 1007,7 | 87,67 | 0,1155 | 461 |
315 | 315 | 21,8 | 337 | 45/2.99 | 7/1.99 | 23,91 | 1039,6 | 79,03 | 0,0917 | 526 |
315 | 315 | 51,3 | 366 | 26/3.93 | 7/3.05 | 24,87 | 1269,7 | 106,83 | 0,0917 | 530 |
400 | 400 | 27,7 | 428 | 45/3.36 | 7/2.24 | 26,88 | 1320,1 | 98,36 | 0,0722 | 607 |
400 | 400 | 51,9 | 452 | 54/3.07 | 7/3.07 | 27,63 | 1510,3 | 123,04 | 0,0723 | 610 |
450 | 450 | 31,1 | 481 | 45/3.57 | 7/2.38 | 28,56 | 1485,2 | 107,47 | 0,0642 | 651 |
450 | 450 | 58,3 | 508 | 54/3.26 | 7/3.26 | 29,34 | 1699,1 | 138,42 | 0,0643 | 655 |
500 | 500 | 34,6 | 535 | 45/3.76 | 7/2.51 | 30,09 | 1650,2 | 119,41 | 0,0578 | 693 |
500 | 500 | 64,8 | 565 | 54/3.43 | 7/3.43 | 30,87 | 1887,9 | 153,8 | 0,0578 | 697 |
560 | 560 | 38,7 | 599 | 45/3.98 | 7/2.65 | 31,83 | 1848,2 | 133,74 | 0,0516 | 741 |
560* | 560 | 70,9 | 631 | 54/3.63 | 19/2.18 | 32,68 | 2103,4 | 172,59 | 0,0516 | 745 |
630 | 630 | 43,6 | 674 | 45/4.22 | 7/2.81 | 33,75 | 2079,2 | 150,45 | 0,0459 | 794 |
630* | 630 | 79,8 | 710 | 54/3.85 | 19/2.31 | 34,65 | 2366,3 | 191,77 | 0,0459 | 798 |
710 | 710 | 49,1 | 759 | 45/4.48 | 7/2.99 | 35,85 | 2343,2 | 169,56 | 0,0407 | 851 |
710* | 710 | 89,9 | 800 | 54/4.09 | 19/2.45 | 36,79 | 2666,8 | 216,12 | 0,0407 | 856 |
800* | 800 | 34,6 | 835 | 72/3.76 | 7/2.51 | 37,61 | 2480,2 | 167,41 | 0,0361 | 910 |
800* | 800 | 66,7 | 867 | 84/3.48 | 7/3.48 | 38,28 | 2732,7 | 205,33 | 0,0362 | 912 |
800* | 800 | 101 | 901 | 54/4.34 | 19/2.61 | 39,09 | 3004,9 | 243,52 | 0,0362 | 916 |
900* | 900 | 38,9 | 939 | 72/3.99 | 7/2.66 | 39,9 | 2790,2 | 188,33 | 0,0321 | 972 |
900* | 900 | 75 | 975 | 84/3.69 | 7/3.69 | 40,59 | 3074,2 | 226,5 | 0,0322 | 974 |
1000* | 1000 | 43,2 | 1043 | 72/4.21 | 7/2.80 | 42,08 | 3100,3 | 209,26 | 0,0289 | 1031 |
1120* | 1120 | 47,3 | 1167 | 72/4.45 | 19/1.78 | 44,5 | 3464,9 | 234,53 | 0,0258 | 1096 |
1120* | 1120 | 91,2 | 1211 | 84/4.12 | 19/2.47 | 45,31 | 3811,5 | 283,17 | 0,0258 | 1100 |
1250* | 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 47,85 | 4253,9 | 316,04 | 0,0232 | 1165 |
1250* | 1250 | 52,8 | 1303 | 72/4.70 | 19/1.88 | 47 | 3867,1 | 261,75 | 0,0231 | 1163 |
1120* | 1120 | 91,2 | 1211 | 84/4.12 | 19/2.47 | 45,31 | 3811,5 | 283,17 | 0,0258 | 1100 |
