Cable d'alimentation blindé à noyau unique MV de 18/30KV

Câble d'alimentation blindé unipolaire MT 18/30KV, câble isolé selon IEC 60502/60228

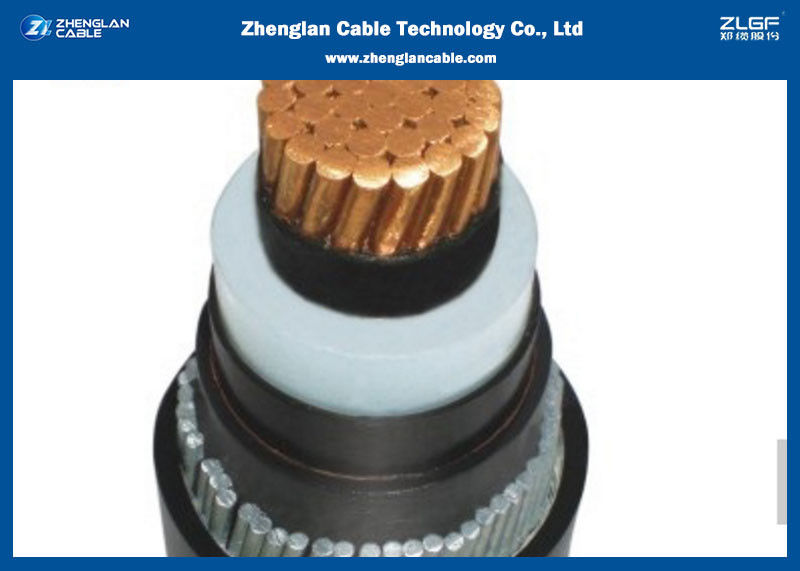

Structure du câble

Conducteurs

Des conducteurs en aluminium ou en cuivre sont utilisés. Les conducteurs jusqu'à 630 mm² seront circulaires, compactés et toronnés et seront conformes à la norme IEC 60228 classe 2. Le conducteur de 630 mm² sera de type toronné circulaire sur lequel une couche de ruban semi-conducteur sera appliquée.

Écran conducteur

Il s'agira d'une couche extrudée de composé réticulable semi-conducteur appliquée sous un processus d'extrusion triple simultanée sur le conducteur, avec l'isolant et l'écran d'isolant. L'extrusion triple est une opération unique de haute précision qui élimine la possibilité de toute contamination entre les couches, ce qui pourrait créer des irrégularités dans le champ électrique. Par une sélection minutieuse des matériaux et une attention particulière aux paramètres du processus, nous produisons les couches d'écran d'isolant avec le degré de force d'arrachage requis, tel que stipulé par la norme nationale ou internationale applicable.

Isolation

Il s'agira d'une couche extrudée de XLPE appliquée sur l'écran conducteur par un processus d'extrusion triple, avec l'écran conducteur et l'écran d'isolant.

Écran d'isolant

Il s'agira d'une couche de composé réticulable semi-conducteur qui sera appliquée par un processus d'extrusion triple sur l'isolant.

Écran métallique

Il consistera en une couche de ruban de cuivre appliquée hélicoïdalement avec un recouvrement sur l'écran d'isolant. D'autres combinaisons d'écrans métalliques selon les exigences du client peuvent également être fournies sur demande.

Câblage

Dans le cas de câbles tripolaires, les trois conducteurs sont câblés avec des bourrages non hygroscopiques comme des bourrages en polypropylène (PP) dans les interstices et un ruban de liaison est appliqué avec un recouvrement. Ces rubans de liaison peuvent être en PVC ou en polyéthylène expansé.

Gaine intérieure (Calage) pour câbles blindés

Une couche extrudée de PVC ou de PE est appliquée sur les conducteurs câblés pour les câbles blindés. Le PVC est normalement de grade ST2 et le PE de grade ST7 selon la norme IEC 60502 Partie 2.

Blindage

Dans le cas de câbles blindés, le blindage est appliqué hélicoïdalement sur la gaine intérieure. Pour les câbles unipolaires, il s'agit de fils d'aluminium et pour les câbles multipolaires, le blindage peut être l'une des options suivantes :

a) Fil d'acier galvanisé.

b) Ruban d'acier galvanisé.

Gaine extérieure

Une couche extrudée est appliquée sur le blindage dans le cas de câbles blindés et sur les conducteurs câblés dans le cas de câbles non blindés. Le matériau de la gaine extérieure peut être du PVC, du PE, du HDPE ou du MDPE. Nos

câbles moyenne tension sont normalement fournis avec des gaines extérieures rouges en PVC conformes à la norme BS 6622 ou IEC 60502. D'autres couleurs peuvent être fournies pour s'adapter à une gamme de considérations d'installation telles que l'effet des rayonnements UV et les différentes compositions du sol. Des formulations anti-termites peuvent également être fournies en plus des gaines extérieures revêtues de graphite lorsque des tests sur site de la gaine sont requis.

Performance au feu des gaines de câbles

Les câbles peuvent également être fournis avec des gaines extérieures spéciales en PVC ignifugé pour être conformes à la norme IEC 60332. Nous pouvons également fournir des câbles avec des gaines sans halogène à faible émission de fumée (LSZH) conformément aux normes BS 7211 et BS 6724 ou à d'autres normes internationales équivalentes.


Câble d'alimentation blindé unipolaire MT 18/30KV, câble isolé selon IEC 60502/60228

Câble isolé XLPE à conducteur cuivre, trois conducteurs Paramètres du câble :

Pourquoi choisir Zhenglan Cable :

• Services OEM/ODM fournis ;
• Les produits sont conformes aux normes GB, IEC, BS, ASTM, DIN, VDE et JIS ; exigences standard du client acceptées ;
• Certifié ISO 9001:2015, ISO 14001:2015 et OHSAS 18001:2007 ;
• Capital social de 30 millions de dollars et usine couvrant une superficie de 60 000 m² ;
• Équipement de test et procédures avancés, inspection à 100 % avant sortie d'usine ;
• Stocks suffisants et délai d'expédition le plus efficace garantis ;
• Services professionnels avant-vente et après-vente fournis.
