Détails du produit
Lieu d'origine: La Chine
Nom de marque: Zhenglan Cable
Certification: 3C，ISO 9001:2015，ISO 14001:2005
Numéro de modèle: Câble solaire de picovolte 6mm2 du fil 10 d'isolation solaire noire ROUGE d'A.W.G. XLPO
Conditions de paiement et d'expédition
Quantité de commande min: couleur 5000meters simple
Prix: Negotiable
Détails d'emballage: 1000m/drum
Délai de livraison: 7-15day
Conditions de paiement: T/T, L/C, Western Union
Capacité d'approvisionnement: 80000m/day
Matériel: |
Cuivre bidon |
Isolation: |
polyoléfine croisée de linkedin |
Gaine externe: |
polyoléfine croisée de linkedin |
Taille: |
6MM2 |
Norme: |
EN50618, EN50332-1 |
Tension: |
C.C 1.5KV |
Matériel: |
Cuivre bidon |
Isolation: |
polyoléfine croisée de linkedin |
Gaine externe: |
polyoléfine croisée de linkedin |
Taille: |
6MM2 |
Norme: |
EN50618, EN50332-1 |
Tension: |
C.C 1.5KV |
Câble solaire de picovolte 6mm2 du fil 10 d'isolation solaire noire ROUGE d'A.W.G. XLPO :
Les câbles solaires sont des câbles d'interconnexion pour la production d'électricité photovoltaïque. Les câbles solaires relient ensemble les panneaux solaires et d'autres composants électroniques des systèmes photovoltaïques. Le câble solaire est conçu pour être UV et temps résistant. Ils peuvent être employés dans une température ambiante large et sont habituellement placés dehors.
Construction de câble :
Conducteur : Conducteur de cuivre bidon par fil fin selon le Cl de 60228:2005 d'en des BS. 5.
Isolation : Résistant UV, croix liée, halogène libre, composé ignifuge
Identification de noyau : Rouge, noir
Gaine : Résistant UV, croix liée, halogène libre, composé ignifuge
Couleur de câble : Rouge, noir
Style de emballage : 100meters/roll, 200meters/roll, 500meters/drum, 1000meters/drum, ou adapter aux besoins du client selon l'exigence de client
CARACTÉRISTIQUES solaires de câble de picovolte 6mm2 du fil 10 d'isolation solaire noire ROUGE d'A.W.G. XLPO :
C.A. de l'estimation Uo/U de tension : C.C 1000/1000V : 1500/1500V
C.A. maximum de la tension 6.5kV de l'essai 1800V de tension (Umax)
L'estimation de la température a fixé : -40°C à +90°C
Diamètre global minimum du rayon de cintrage 5 x
Conducteur maximum Temperature +120°C (pour 20000h)
Ignifuge à IEC/EN 60332-1-2
Halogène nul de basse fumée à l'ozone d'IEC/EN 60754-1/2, d'IEC/EN 61034-1/2, d'en 50267-2-2 et à résistant UV à en 60811-403, en 50396, OIN 4892-1/3 d'en
Connexion de C.C :
Les différents modules sont reliés utilisant des câbles pour former un générateur de picovolte. Les câbles de module sont reliés comme fils dans la boîte de jonction de générateur, et les câbles principaux de C.C relient la boîte de jonction de générateur à l'inverseur. Pour éliminer le risque de défauts et de courts-circuits au sol, chaque double positif isolé et câble négatif est séparé.
| Tension nominale | (C.C) : 1.5KV (C.A.) : 1.0/1.0KV |
| Essai de tension sur le câble terminé | (C.A.) : 6.5KV (C.C) : 15KV, 5MIN |
| Température ambiante | -40℃~+90℃ |
| Propriétés de résistance thermique |
+120℃, 2000h élongation à break≥50% |
| Durée de vie | >25 (- 40℃~+90℃) |
| Référez-vous le toshortcirauit laisse la température | 200℃, 5 (s) |
| Rayon de cintrage | ≥4×φ (D<8m> |
| Résistance contre la solution acide et alcaline | EN60811-404 |
| Essai de pliage froid | EN60811-504 |
| Résistance de Weathering/U- | HD605/A1 |
| résistance 0-zone au câble terminé | EN50396 |
| Essai dans des états du feu | EN60332-1-2 |
Spécifications solaires de câble de picovolte 6mm2 du fil 10 d'isolation solaire noire ROUGE d'A.W.G. XLPO :
| Construction | Conducteur Construction | Conducteur Outer | Câble externe | Maximum de résistance. | Capacité de soin actuelle à 60℃ |
| millimètre de ² | nxmm | millimètre | millimètre | Ω/Km | |
| 1X1.5 | 30X0.25 | 1,58 | 4,60 | 13,7 | 30 |
| 1X2.5 | 47X0.25 | 1,98 | 5,10 | 8,21 | 41 |
| 1X4.0 | 56X0.283 | 2,35 | 5,50 | 5,09 | 55 |
| 1X6.0 | 84X0.283 | 3,06 | 6,30 | 3,39 | 70 |
| 1X10 | 142X0.3 | 4,60 | 7,80 | 1,95 | 98 |
| 1x16 | 228X0.3 | 5,60 | 9,20 | 1,24 | 132 |
| 1x25 | 361X0.3 | 6,95 | 11,30 | 0,795 | 176 |
| 1x35 | 494X0.3 | 8,30 | 13,30 | 0,565 | 218 |

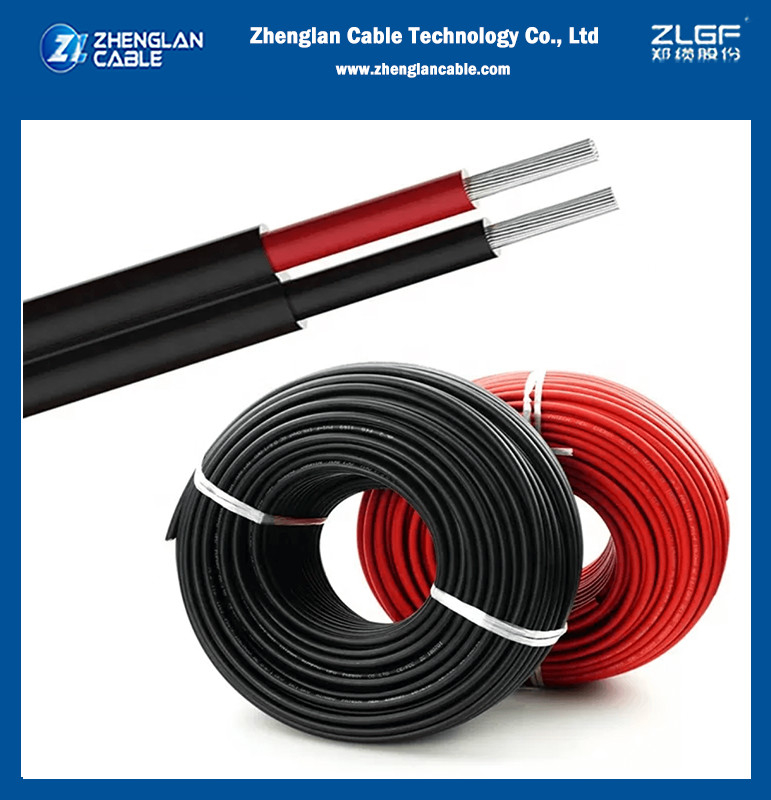

Images solaires de câble de picovolte 6mm2 du fil 10 d'isolation solaire noire ROUGE d'A.W.G. XLPO :
