240sqmm câble 6-10kv (12kv) en aluminium à un noyau Cofirm Unarmored au CEI 60502

unarmored à un noyau du CEI 60502/60228 en aluminium de câble de 6/10kv 240sqmm

APPLICATIONS :

Les câbles d'ese sont conçus pour la distribution du courant électrique avec la tension nominale Uo/U s'étendant de 1.8/3KV à 26/35KV et à fréquence 50Hz. Ils conviennent à l'installation en grande partie dans des stations d'alimentation d'énergie, à l'intérieur et dans des galeries pour câbles, dehors, souterrain et dans l'eau aussi bien qu'à l'installation sur des chemins de câbles pour des industries, des standards et des centrales.

NORME :

Partie du CEI 60502 (3.6/6KV à 18/30KV)

Construction de câble

les câbles moyens de tension sont manufacturés utilisant le processus de monosil. Nous fournissons l'usine hautement spécialisée, les équipements de pointe de recherches et les procédures méticuleuses de contrôle de qualité qui sont priés pour la fabrication des câbles isolés par PVC pour l'usage jusqu'à 6KV et des câbles isolés par XLPE/EPR pour l'usage aux tensions jusqu'à 35 kilovolts. Tous les matériaux sont maintenus dans des conditions contrôlées par la propreté dans tout le processus de fabrication afin d'assurer la homogénéité absolue des matériaux d'isolation de finition.

Conducteurs

Des conducteurs d'aluminium ou d'en cuivre sont utilisés. Les conducteurs jusqu'au ² de 630mm seront circulaires, compacts et échoués et seront conformes à la classe 2. du CEI 60228 630mm que le conducteur de ² sera un type échoué par circulaire sur lequel une couche de bande semi-conductrice sera appliquée.

Écran sur âme

Ce sera une couche expulsée du composé réticulable semi-conducteur appliqué sous le processus triple simultané d'extrusion au-dessus du conducteur avec l'isolation et l'écran sur enveloppe isolante. L'extrusion triple est une opération simple de haute précision qui élimine la possibilité de n'importe quelle contamination entre les couches qui pourraient créer des irrégularités dans le champ électrique. Par la sélection et l'attention particulière matérielles particulières aux paramètres de processus, nous produisons les couches d'écran sur enveloppe isolante avec le degré prié de force de dépouillement comme stipulé par la norme nationale ou internationale applicable.

Isolation

Ce sera une couche expulsée de XLPE appliqué au-dessus de l'écran sur âme sous le processus triple d'extrusion avec l'écran sur âme et l'écran sur enveloppe isolante.

Écran sur enveloppe isolante

Ce sera une couche de composé réticulable semi-conducteur qui sera appliquée par le processus triple d'extrusion au-dessus de l'isolation.

Écran métallique

Il se composera d'une couche de la bande de cuivre appliquée hélicoïdal avec le chevauchement au-dessus de l'écran sur enveloppe isolante. D'autres combinaisons des écrans métalliques selon l'exigence de client peuvent également être fournies sur demande.

Immobilisation

En cas de trois câbles de noyau, les trois noyaux sont étendus avec les remplisseurs non-hygroscopiques comme des remplisseurs du polypropylène (pp) aux interstices et une bande de reliure est appliquée avec un chevauchement. Ces bandes de reliure peuvent être de PVC ou de polyéthylène de mousse.

Enveloppe intérieure (literie) pour les câbles blindés

La couche expulsée de PVC ou de PE est appliquée au-dessus du étendu vers le haut des noyaux pour les câbles blindés. Le PVC est normalement de la catégorie ST2 et du PE de la catégorie ST7 selon la partie 2. du CEI 60502.

Armature

En cas de câbles blindés, l'armure est appliquée hélicoïdal au-dessus de l'enveloppe intérieure. Pour les câbles unipolaires, elle est des fils en aluminium et pour des multiconducteur de câble, l'armure peut être d'une parmi les options suivantes :

a) Fil d'acier galvanisé.

b) Bande en acier galvanisée.

Au-dessus de la gaine

Une couche expulsée est appliquée au-dessus de l'armure en cas de câbles blindés et au-dessus de étendre vers le haut des noyaux en cas de câbles unarmoured. Le matériel externe de gaine peut être PVC, PE, HDPE ou MDPE. notre

des câbles moyens de tension sont normalement fournis avec le PVC rouge au-dessus des gaines étant conformes aux BS 6622 ou au CEI 60502. D'autres couleurs peuvent être fournies pour adapter à une gamme des considérations d'installation telles que l'effet des compositions de sol UV de rayonnements et de différer. des formulations d'Anti-termite peuvent également être fournies en plus des gaines finies graphite-enduites où l'essai sur place de la gaine est exigé.

Représentation de feu sur des gaines de câble

Des câbles peuvent également être fournis avec le PVC ignifuge spécial au-dessus des gaines pour se conformer à la norme du CEI 60332. Nous pouvons également fournir des câbles de basses gaines d'halogène de fumée librement (LSZH) selon des normes des BS 7211 et des BS 6724 ou d'autres normes internationales équivalentes.

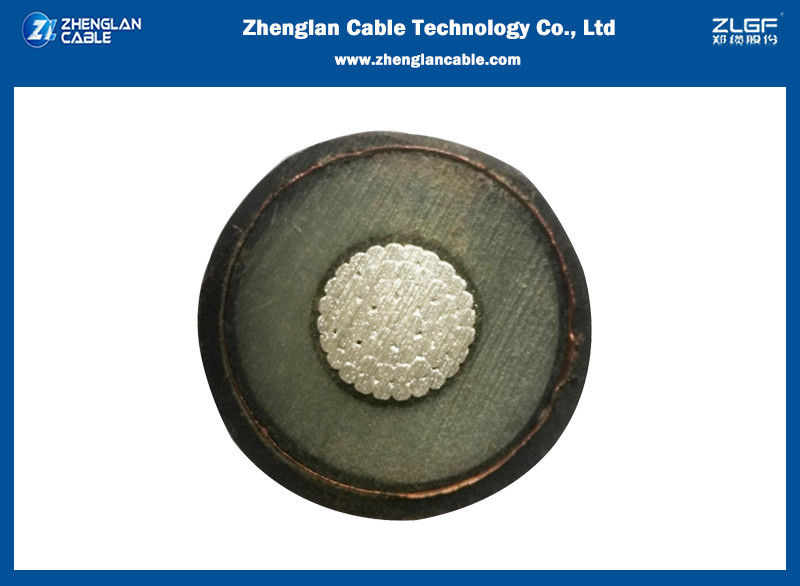

images unarmored à un noyau du CEI 60502/60228 en aluminium de câble de 6/10kv 240sqmm

paquet unarmored à un noyau du CEI 60502/60228 en aluminium de câble de 6/10kv 240sqmm

Essai de câble

Paramètres de câble :

Pourquoi choisissez le câble de Zhenglan :

• Services d'OEM/ODM fournis ;
• Les produits sont conformes aux normes de gigaoctet, de CEI, des BS, d'ASTM, DIN, de VDE et de JIS ; Requirments standard de client admis ;
• Certifié au 9001:2015 d'OIN, au 14001:2015 d'OIN et au 18001:2007 d'OHSAS ;
• Le capital social de $30 millions et l'usine couvre un domaine de 60,000㎡ ;
• Équipement de test avancé et procédures, inspection 100% avant usine ;
• Assez d'actions et le temps d'expédition efficace le plus élevé guarranteed ;
• Préventes professionnelles et services après-vente fournis.

Exposition de société

FAQ
1. Votre société est-elle une usine ou une société commerciale ?
Usine, plus de 20 ans en Chine

2. Combien de temps est-ce que je peux compter obtenir l'échantillon ?
Après que vous payiez le coût du fret et nous envoyiez ayez confirmé des dossiers, les échantillons seront prêts pour la livraison en 3-7 jours. Les échantillons te seront envoyés par l'intermédiaire d'exprès et arriver en 3~7 jours. Vous pouvez employer votre propre compte exprès ou nous payer d'avance si vous n'avez pas un compte.

3. Quelles sont vos conditions de paiement ?
Nous acceptons normalement le dépôt de T/T 30%, équilibre de 70% avant la livraison comme conditions de paiement de canalisation, et l'autre paiement peut également être négocié. L'assurance commerciale sur Alibaba est également disponible.

4. Quel est le délai de livraison ?
L'ordre d'échantillon a besoin de 3~5 jours. L'ordre formel dépend de la quantité. Habituellement il a besoin de 7-30 jours après obtiennent votre paiement.

5. Quel est votre MOQ ?
Généralement il est 2000m.
