3 couleur Unarmoured de noir des cables électriques de système mv de noyau 6/10KV pour les galeries pour câbles (CU/XLPE/LSZH/STA/NYBY/N2XBY/NYRGBY/NYB2Y)

Product Details

Lieu d'origine: Henan, Chine

Nom de marque: Zhenglan cable

Certification: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Numéro de modèle: cable électrique des noyaux 6/10KV trois (Unarmoured)

Payment & Shipping Terms

Quantité de commande min: 300 mètres

Détails d'emballage: Tambour, bois et tambour métallique en bois, comme demande du client

Délai de livraison: 12 jours

Conditions de paiement: L / C, T / T,

Obtenez le meilleur prix
Surligner:

câble souterrain de tension moyenne

,

Câbles de tension moyennes pouvant

Matériau:
99,99% oxyzen le cuivre libre
Couleur de gaine:
Noir ou adapté aux besoins du client
Noyau:
1&3
Marque de câble:
Contenu d'impression ou de graver à l'encre adapté aux besoins du client
Longueur de tambour de câble:
300~450 mètres par tambour
characted:
Unarmoured
Matériau:
99,99% oxyzen le cuivre libre
Couleur de gaine:
Noir ou adapté aux besoins du client
Noyau:
1&3
Marque de câble:
Contenu d'impression ou de graver à l'encre adapté aux besoins du client
Longueur de tambour de câble:
300~450 mètres par tambour
characted:
Unarmoured
3 couleur Unarmoured de noir des cables électriques de système mv de noyau 6/10KV pour les galeries pour câbles (CU/XLPE/LSZH/STA/NYBY/N2XBY/NYRGBY/NYB2Y)

6/10KV cable électrique moyen de noyaux de la tension trois (Umarmoured), câble isolé selon le CEI 60502/60228

APPLICATIONS :

Les trois câbles de noyau sont conçus pour la distribution du courant électrique avec la tension nominale Uo/U s'étendant de 1.8/3KV à 26/35KV et à fréquence 50Hz. Ils conviennent à l'installation en grande partie dans des stations d'alimentation d'énergie, à l'intérieur et dans des galeries pour câbles, dehors, souterrain et dans l'eau aussi bien qu'à l'installation sur des chemins de câbles pour des industries, des standards et des centrales.

NORME :

Partie du CEI 60502 (3.6/6KV à 18/30KV)

Remarquable : Trois câbles de noyau vers les BS 6622/BS 7835/IEC 60502/VDE 0276

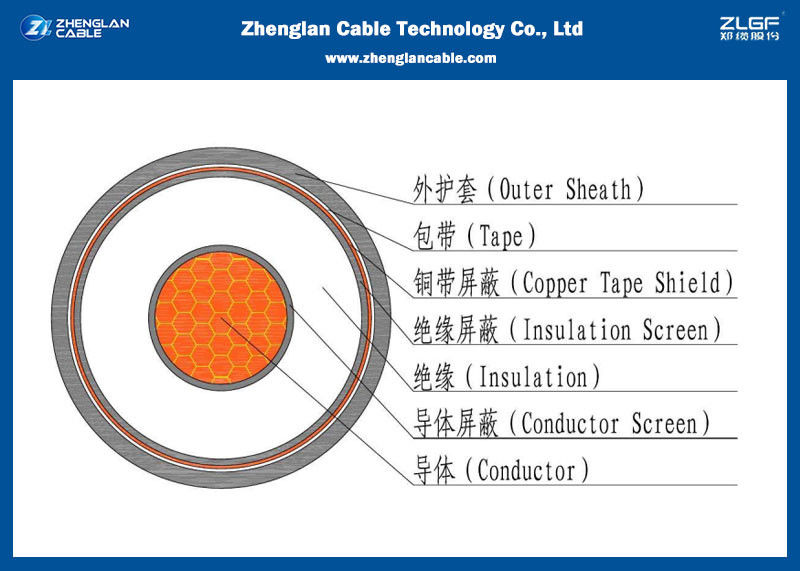

CONSTRUCTION :

Conducteur : De cuivre recuit par plaine ou aluminium étant conforme à la classe 1 ou 2. du CEI 60228.

Écran sur âme : L'écran sur âme se compose d'une couche expulsée de la matière non métallique et semi-conductrice appliquée sur une bande semi-conductrice. L'écran sur âme est appliqué sous le processus triple d'extrusion au-dessus du conducteur avec l'isolation et l'écran sur enveloppe isolante. La matière semi-conductrice expulsée est fermement collée sur l'isolation pour exclure tous les vides d'air et peut être facilement remettent dépouillé sur le site. L'écran sur âme n'est pas nécessaire pour le PVC et les câbles 1.8/3.6KV et 3.6/6KV isolés par EPR/HEPR.

Isolation : L'isolation est du polychlorure de vinyle (PVC) destiné 1.8/3.6KV et 3.6/6KV aux câbles, le composé réticulé de polyéthylène (XLPE)

Propriétés de câbles

Usages spéciaux que nous pouvons offrir pour le système mv câble :

l construction étanche (radial et longitudinal).

l gaine d'avance disponible pour des options.

l résistant à la vibration lourde.

l disponible dans de longs délais de livraison pour réduire le nombre de joints.

l cuivre ou conducteur d'aluminium jusqu'au ² de 630mm.

l gaine métallique et barrière radiale d'humidité faites de câblage cuivre ou bande.

l différentes options pour les vestes externes de PE (LDPE, MDPE et HDPE).

l différentes options pour LSF, LSZH et FRPVC, étant anti-termite ou résistant UV selon les BS 7835, CEI 60332 etc.

l écran sur enveloppe isolante détachable.

l écran métallique fait des couches multiples de bandes d'en cuivre ou d'une combinaison des câblages cuivre et des bandes pour augmenter la capacité de chargement de courant de défaut de la terre.

l conductivité accrue d'armure par l'insertion des câblages cuivre dessinés durs dans l'armure.

Construction de câble :

les câbles moyens de tension sont manufacturés utilisant le processus de monosil. Nous fournissons l'usine hautement spécialisée, les équipements de pointe de recherches et les procédures méticuleuses de contrôle de qualité qui sont priés pour la fabrication des câbles isolés par PVC pour l'usage jusqu'à 6KV et des câbles isolés par XLPE/EPR pour l'usage aux tensions jusqu'à 35 kilovolts. Tous les matériaux sont maintenus dans des conditions contrôlées par la propreté dans tout le processus de fabrication afin d'assurer la homogénéité absolue des matériaux d'isolation de finition.

Conducteurs

Des conducteurs d'aluminium ou d'en cuivre sont utilisés. Les conducteurs jusqu'au ² de 630mm seront circulaires, compacts et échoués et seront conformes à la classe 2. du CEI 60228 630mm que le conducteur de ² sera un type échoué par circulaire sur lequel une couche de bande semi-conductrice sera appliquée.

Isolation

Ce sera une couche expulsée de XLPE appliqué au-dessus de l'écran sur âme sous le processus triple d'extrusion avec l'écran sur âme et l'écran sur enveloppe isolante.

Écran sur enveloppe isolante

Ce sera une couche de composé réticulable semi-conducteur qui sera appliquée par le processus triple d'extrusion au-dessus de l'isolation.

Au-dessus de la gaine

Une couche expulsée est appliquée au-dessus de l'armure en cas de câbles blindés et au-dessus de étendre vers le haut des noyaux en cas de câbles unarmoured. Le matériel externe de gaine peut être PVC, PE, HDPE ou MDPE. notre

des câbles moyens de tension sont normalement fournis avec le PVC rouge au-dessus des gaines étant conformes aux BS 6622 ou au CEI 60502. D'autres couleurs peuvent être fournies pour adapter à une gamme des considérations d'installation telles que l'effet des compositions de sol UV de rayonnements et de différer. des formulations d'Anti-termite peuvent également être fournies en plus des gaines finies graphite-enduites où l'essai sur place de la gaine est exigé.

Représentation de feu sur des gaines de câble :

Des câbles peuvent également être fournis avec le PVC ignifuge spécial au-dessus des gaines pour se conformer à la norme du CEI 60332. Nous pouvons également fournir des câbles de basses gaines d'halogène de fumée librement (LSZH) selon des normes des BS 7211 et des BS 6724 ou d'autres normes internationales équivalentes.

3 couleur Unarmoured de noir des cables électriques de système mv de noyau 6/10KV pour les galeries pour câbles (CU/XLPE/LSZH/STA/NYBY/N2XBY/NYRGBY/NYB2Y) 0
Paramètres de câble :
6/10 cable électrique moyen de noyaux de la tension trois (Umamoured)

Section normale
(² de millimètre)
Diamètre de conducteur d'Appro
(millimètre)
Épaisseur d'isolation de Nom
(millimètre)
Épaisseur de cuivre de bande
(millimètre)
La zone d'écran de câblage cuivre
(² de millimètre)
Appro. Diamètre d'isolation
(millimètre)
Épaisseur de gaine de Nom
(millimètre)
Diamètre global d'Appro
(millimètre)
Poids d'Appro
(kg/km)
CU AL
25 6,05 3,4 0,1 16 14,3 1,6 41 2400 1900
35 7,10 3,4 0,1 16 15,3 1,6 43 2800 2200
50 8,25 3,4 0,1 16 16,5 1,7 46 3400 2500
70 9,90 3,4 0,1 16 18,1 1,7 50 4200 2900
95 11,7 3,4 0,1 16 19,9 1,8 54 5300 3400
120 13,3 3,4 0,1 16 21,3 1,8 57 6200 3900
150 14,3 3,4 0,1 25 22,5 1,9 60 7200 4400
185 16,3 3,4 0,1 25 24,5 1,9 64 8600 5100
240 18,7 3,4 0,1 25 26,9 2,0 70 10700 6100
300 20,9 3,4 0,1 25 29,1 2,1 75 12900 7100
400 23,7 3,4 0,1 25 31,9 2,2 81 15900 8500

Pourquoi choisissez le câble de Zhenglan :

  • Services d'OEM/ODM fournis ;
  • Les produits sont conformes aux normes de gigaoctet, de CEI, des BS, d'ASTM, DIN, de VDE et de JIS ; Requirments standard de client admis ;
  • Certifié au 9001:2015 d'OIN, au 14001:2015 d'OIN et au 18001:2007 d'OHSAS ;
  • Le capital social de $30 millions et l'usine couvre un domaine de 60,000㎡ ;
  • Équipement de test avancé et procédures, inspection 100% avant usine ;
  • Assez d'actions et le temps d'expédition efficace le plus élevé guarranteed ;
  • Préventes professionnelles et services après-vente fournis.
